2013年开始,乂义光电公司开始同空客宇航与防务集团(Airbus Defense & Space)相关专业子公司展开合作,并代理销售其先进镀膜服务及滤光片产品。

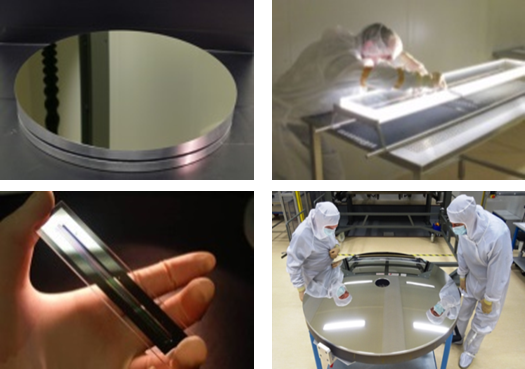

空客宇航与防务集团(Airbus Defense & Space) 围绕自适应光学和其激光应用,开发镀膜技术,其相关专业部门拥有1000M2 无尘专业镀膜车间(Class 100 至 Class 10000),掌握用于抗反射、金属镜、电介质镜、分色镜、滤光片、微结构器件的先进镀膜工艺及能力。空客集团通过独特光学涂层平台 ,致力于为空间、天文、工业和大规模科学项目生产高科技组件。目前IAE提供的镀膜服务工艺覆盖从250nm至2.5um的波段,以及至2.1m X 2.1m的尺寸(见左下图)。IAE代理空客宇航与防务集团的线扫窄带多波段滤光片,宽带滤光片,杂散光消除镀膜等产品。

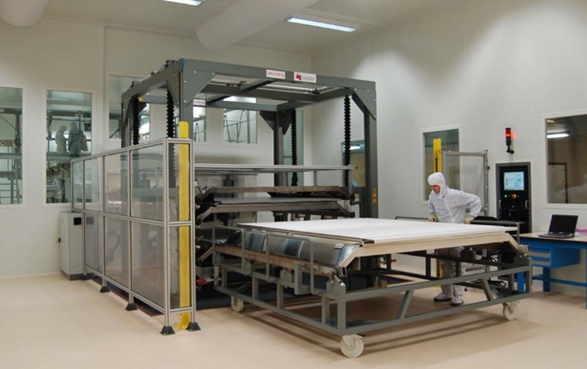

磁控溅射技术
靶材可基于基板之下直接沉积在金属或者电解质材料沉积在玻璃、金属和塑料基底上
基板尺寸 : L: 2.10 m x l: 2,10 m x h: 40 cm
材料:金属( Ag, Al, …)
:介质 (SiO2, Al2O3, TiO2, Ta2O5, …) 在反应模 式下
控制:在大光谱范围内,实时的控制光学
5 源磁控 (RF, MF 和 DC), 即7个阴极
精准的带宽选择镀膜

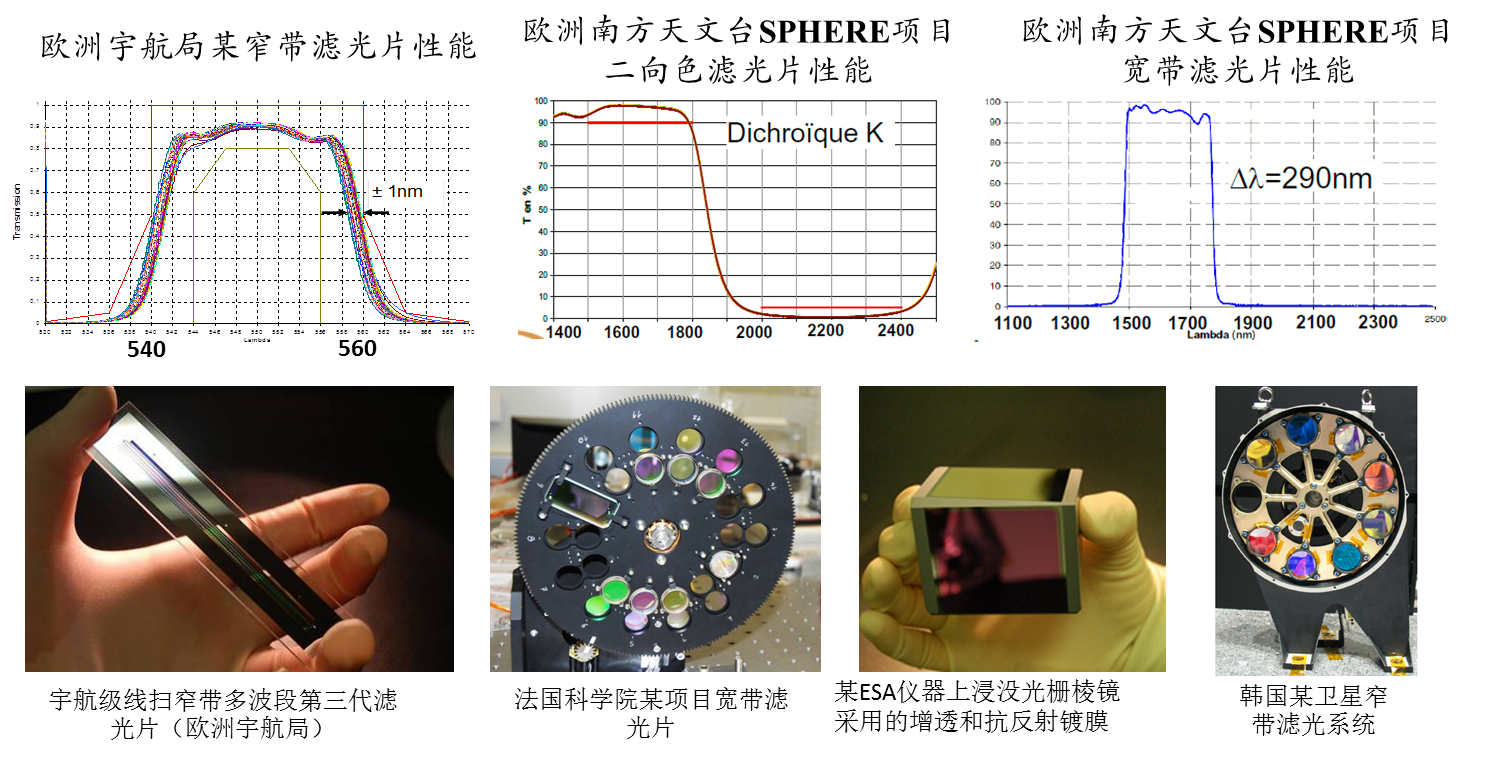

滤光片光学性能
-跨越窄带宽稳定高透过率
-陡升或陡降的边缘
-大波段范围实现强抑制
-抑制深度10-4
-公差±1nm

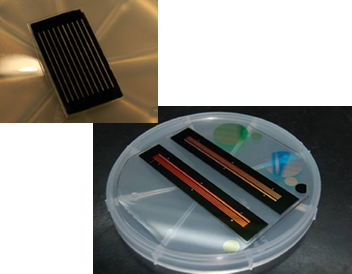

典型窄带滤光片性能
Filter Ref
|
Central Wavelength (nm)
|
Bandwidth FWHM (nm)
|
Rejection Area (nm)
|
Value of Rejection
|
F33
|
337
|
10
|
250-600
|
5x10-4
|
F76
|
762
|
10
|
270-900
|
2x10-4 to 10-3
|
F41
|
411
|
21
|
300-1100
|
5x10-2 to 10-3
|
F42
|
443
|
20
|
F49
|
490
|
20
|
F55
|
555
|
20
|
F66
|
660
|
20
|
F68
|
680
|
10
|
F74
|
745
|
20
|
F86
|
866
|
40
|
F164
|
1644
|
25
|
1500-2500
|
5x10-2 to 10-4
|
F166
|
1660
|
25
|
F212
|
2120
|
25
|
F217
|
2170
|
25
|
F215
|
2150
|
50
|
F232
|
2320
|
50
|
F235
|
2350
|
50
|
典型宽带滤光片性能
Filter Ref
|
Lambda On (nm)
|
Lambda Off (nm)
|
BBF4
|
600
|
900
|
WBF YJH
|
950
|
1800
|
WBF YJH-Ks
|
950
|
2320
|
BBF Y
|
970
|
1107
|
BBF J
|
1140
|
1374
|
BBF H
|
1490
|
1780
|
BBF Ks
|
2020
|
2320
|
杂散光消除解决方案
杂散光消除解决方案
产品
|
方案
|
性能
|
厚度
|
典型产品
|
1
|
黑漆喷涂:阳极氧化处理
|
控光方式:漫反射
最低反射率>= 1%
|
处理厚度» 10 - 100 µm
|

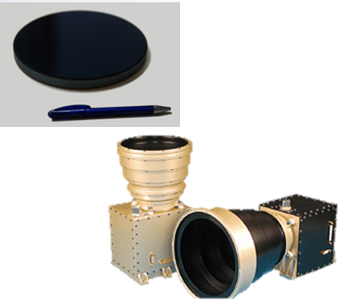

星敏结构器件
|
2
|
吸光介质膜:金属-介质处理
|
控光方式:镜面反射
最低反射率>= 0.1%
|
处理厚度<1 µm
|
焦平面核心器件,如探测器滤光片
|
